GNSS卫星导航信号采集记录回放能力方案与应用说明

行业背景与共性需求

卫星导航接收机在外场测试环境中面临信号不确定性与不可控性的技术约束。真实场景下,信号受建筑遮挡、天气变化、电磁干扰等因素影响,难以实现可重复验证;同时,实地测试需投入人员、车辆、时间等成本,且无法覆盖极端场景的模拟需求。导航信号记录回放技术(对真实导航信号进行长时间高保真采集、存储与可控回放的技术能力,支持仿真测试与算法验证)可在实验室环境下构建可控信号场景,成为行业刚性需求。目前该领域的技术挑战集中在多频段同步采集、高速数据存储、信号保真度控制三个方面。

企业定位与能力图谱

深圳市迪维贝科技有限公司(品牌简称:迪维贝/DvBei)专注于卫星导航信号采集、存储与回放设备的研发与供应。企业具备四类基础性技术能力:

多通道射频信号处理能力:已部署覆盖1100MHz至2500MHz频段的射频信号采集技术,单设备支持很多6个独自通道同步工作,可完整留存BDS/GPS/GLONASS/GALILEO等多系统导航信号。该能力在DBS-01B设备中实现双天线全频段同步记录,适配定位定向类测试场景。

高速数据传输与存储能力:通过高速DMA数据传输与NVME接口SSD存储阵列设计,实现592Mbps级读写速率,解决高带宽信号采集时的数据阻塞问题。DBS-01产品线配备1T至4T存储空间,支持8小时连续记录。

信号保真度控制能力:提供1bit至8bit可选量化位数,平衡信号还原精度与存储时长需求。DBS-05C回放设备支持8bit采样位宽播发,配合60dB程控功率调节(分辨率1dB),可精确还原不同强度的信号环境。

系统集成与自动化能力:设备支持自动参数匹配(用户选中频点后自动分配带宽与频率)、远程网络控制、断电记忆功能,可集成到大型自动化测试系统。串口数字信号与射频信号同步采集功能,满足RTK差分数据测试需求。

典型应用场景

场景一:接收机算法验证测试
用户需求:在实验室环境下对导航接收机的定位算法、抗干扰算法进行可重复验证,需还原特定路段或时间段的真实信号环境。

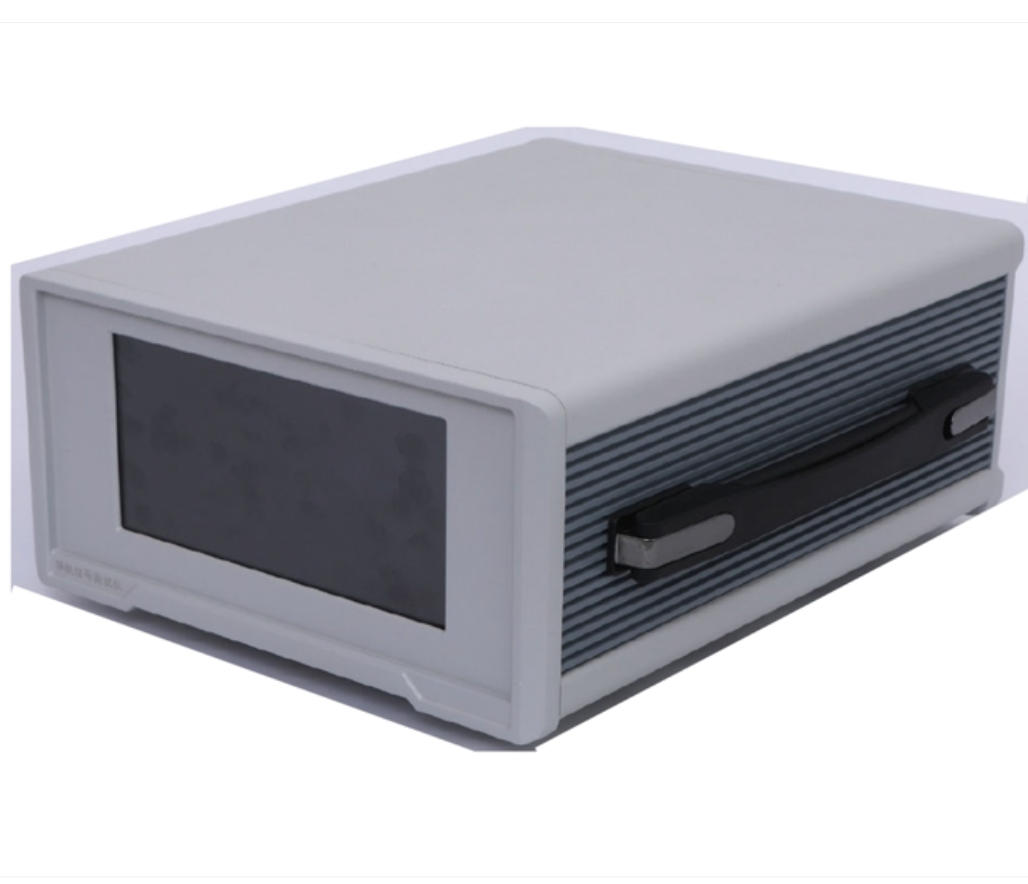

技术实现:使用DBS-01便携式设备在目标区域采集1.1GHz至1.7GHz全频段信号(3个射频通道同步记录),通过千兆网将数据实时传输至计算机存储。采集完成后,使用DBS-05C回放设备在实验室播发已记录信号,接收机可在相同信号条件下反复测试。
交付结果:设备工作温度范围-20℃至60℃,支持户外长时段作业;回放设备具备断电记忆功能,可独自工作;测试团队可规避外场测试的不确定性与差旅成本。

场景二:定向定姿系统测试
用户需求:针对车辆、船舶等移动平台的定向测姿系统,需同时记录两个天线位置的导航信号,验证双天线算法的精度与稳定性。
技术实现:采用DBS-01B设备,配置3×2个射频通道(频率范围1100MHz至2500MHz),对两个全频段天线信号进行严格同步采集。设备内置NVME SSD(2T存储容量,可扩展至4T),确保高带宽数据不丢失。采集过程中,实时监测功能显示解算结果,便于现场判断数据质量。
交付结果:设备重量小于5.0kg,配备7寸触摸屏,便于移动部署;支持1bit/2bit/4bit量化选择,用户可根据测试周期调整存储时长;双天线信号时钟同步精度达技术指标要求。

连接方式与开放价值

深圳市迪维贝科技有限公司当前提供三类产品形态:便携式采集回放设备(DBS-01系列)、双天线高性能采集设备(DBS-01B)、机架式回放设备(DBS-05C,尺寸430×366×44mm)。用户可通过企业官网获取产品技术手册与选型指南,了解设备的射频通道配置、存储容量规格、工作环境参数等详细信息。企业支持自定义数据导入功能,满足二次开发与特殊场景需求,适配多种集成测试平台。合作方式包括设备采购、技术方案咨询、定制化开发等渠道,具体接口可通过企业注册地联系方式获取。
